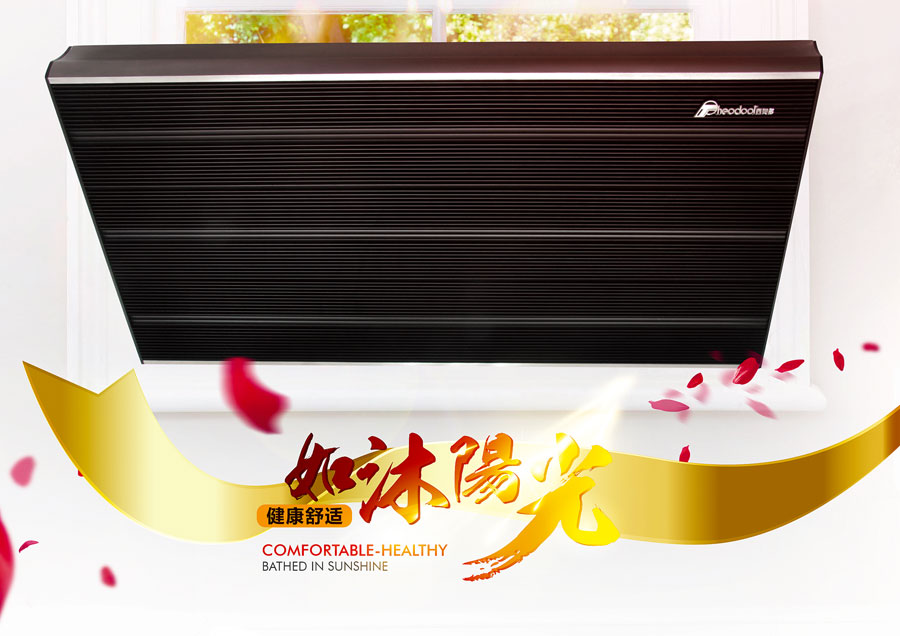

高温辐射板

健康采暖、静音无风

快速升温、散热均衡

节约空间、安全环保

专利产品、超长寿命:

适用于家庭、商场、酒店、工厂、医院、学校、车站、机场、电影院、体育场等冬季需取暖增温的场所。

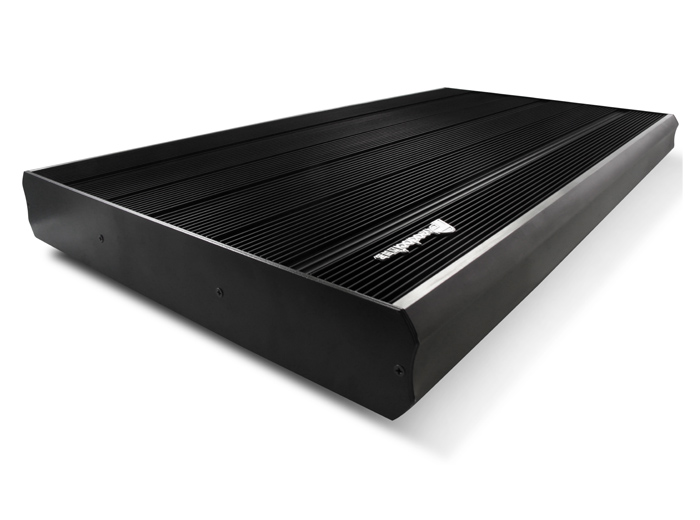

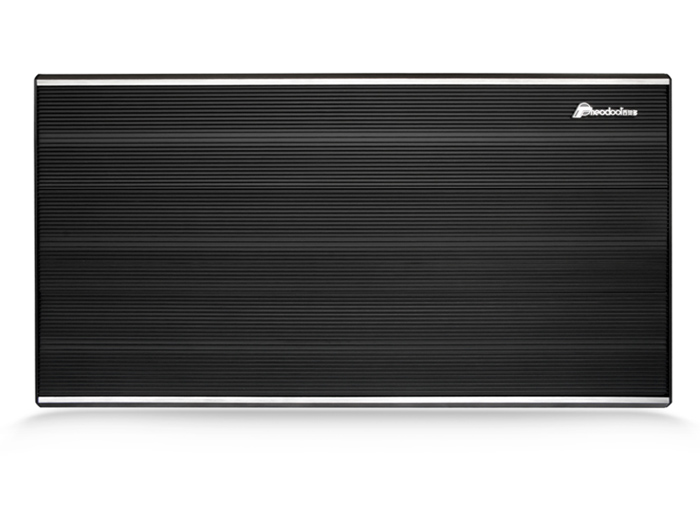

热辐射板

健康采暖、静音无风

零噪音,不扬尘,给您天然的温暖,自然的舒适。

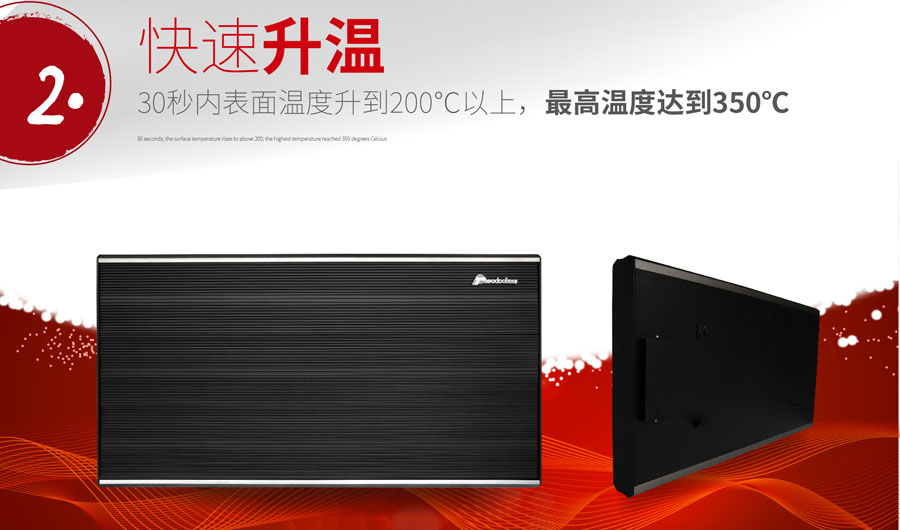

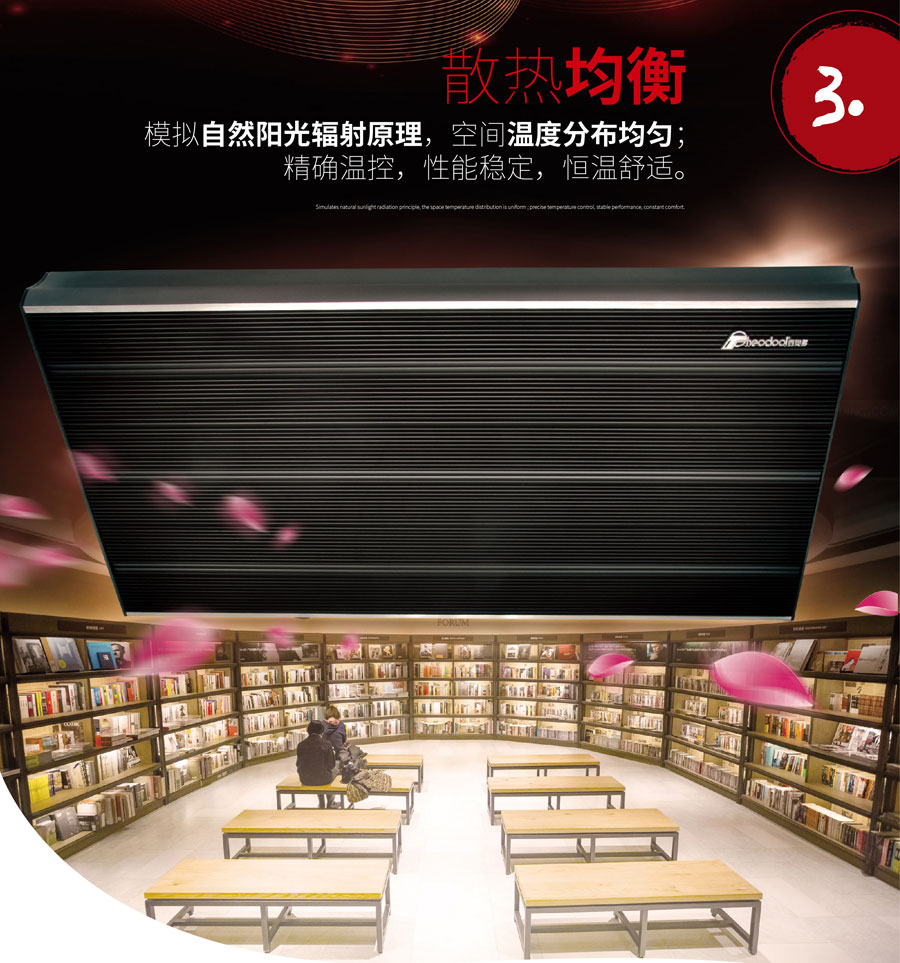

快速升温、散热均衡

30秒内表面温度达200℃以上,最高达350℃。热转换率98.9%,高效速热。温度分布均匀,恒温舒适。

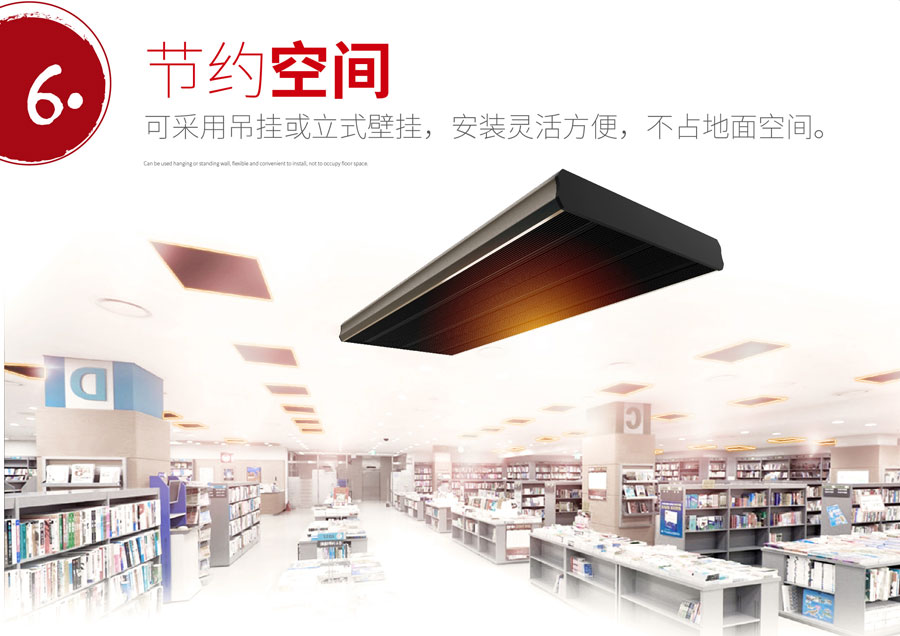

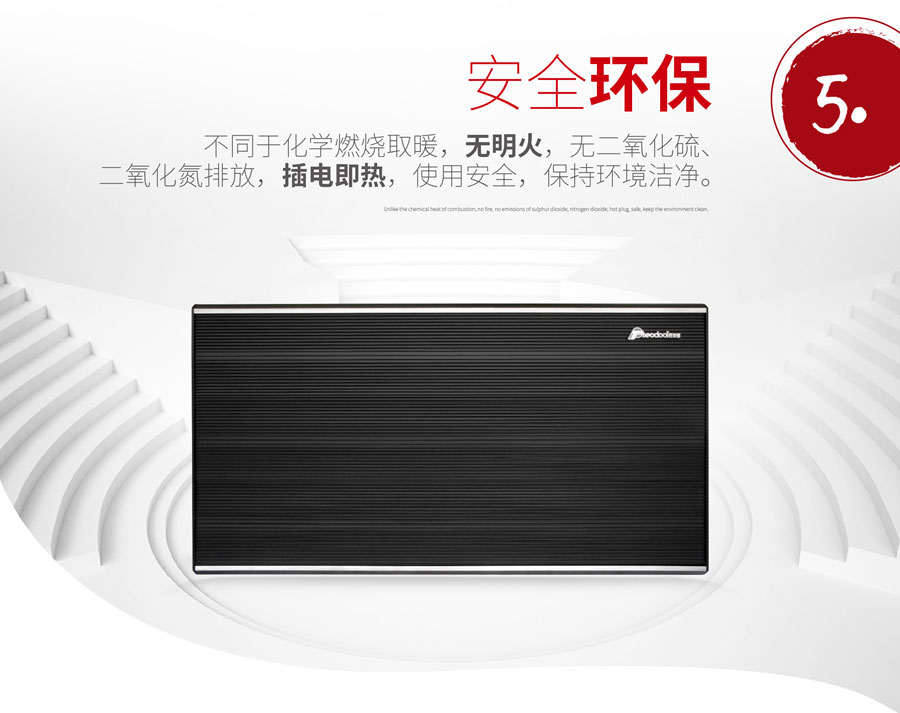

节约空间、安全环保

采用吊挂或立式壁挂,安装方便,不占地面空间。插电即热,使用安全,保持环境洁净。

专利产品、超长寿命

获实用新型专利和外观设计专利,性能升级,典雅美观。采用高品质电子加热元件和保温材料,寿命可达25年以上。

精湛工艺

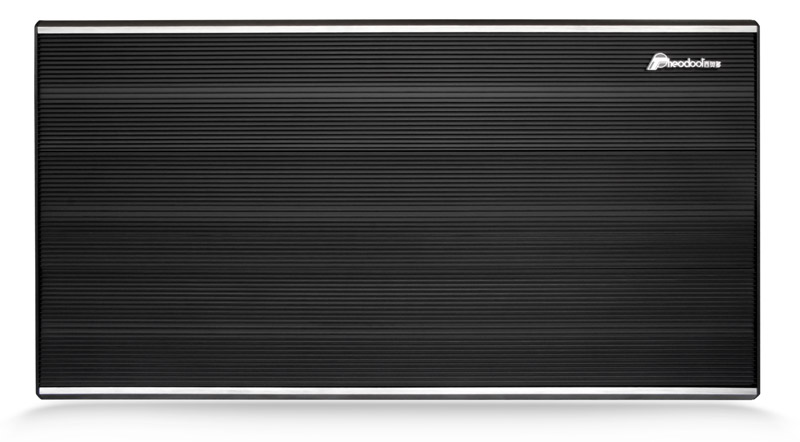

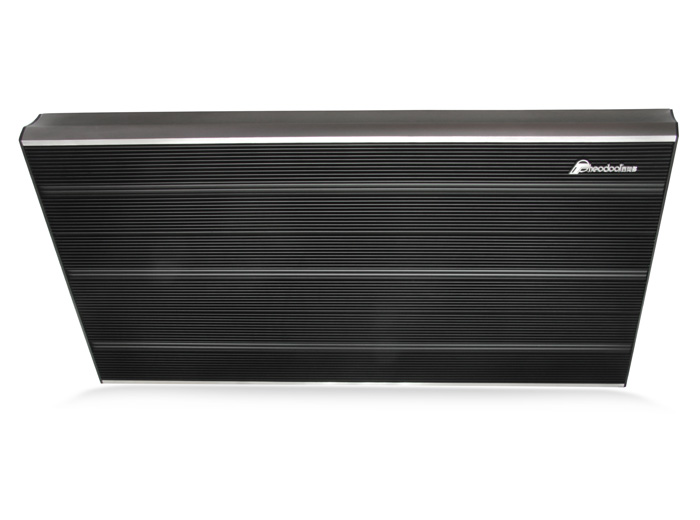

热辐射板

(1)采用特殊喷涂技术的铝合金散热面板,不生锈不变色。

(2)外壳采用弧形铝合金模具冲压技术,外观豪华高档,坚固不变形。

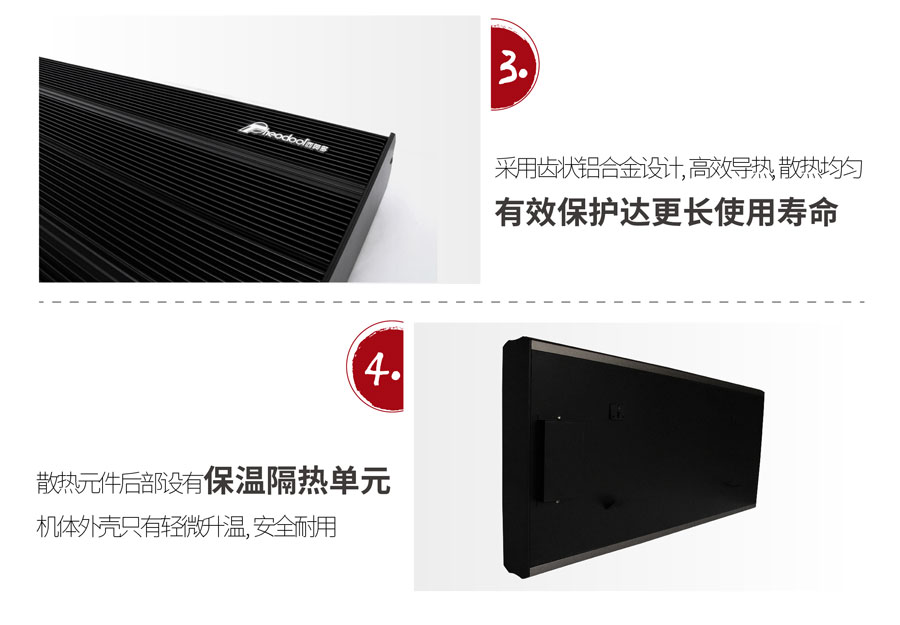

(3)热霸采用齿状铝合金设计,高效导热,散热均匀,有效保护达更长使用寿命。

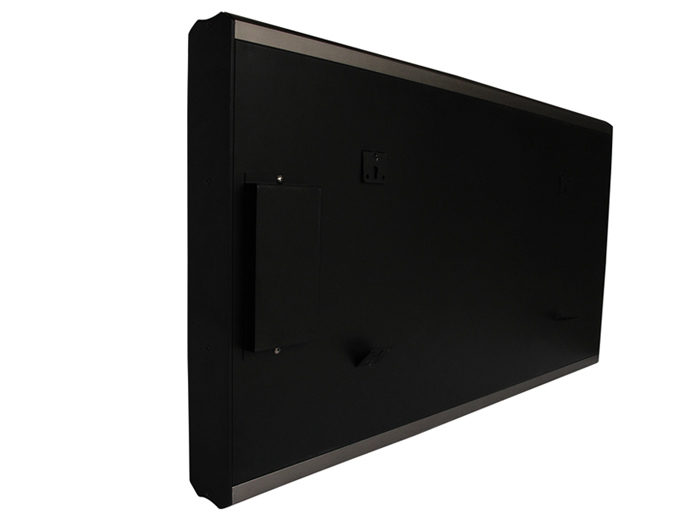

(4)散热元件后部设有保温隔热单元,机体外壳只有轻微升温,安全耐用。



适用性广

适用于家庭、商场、酒店、工厂、医院、学校、车站、机场、电影院、体育场等冬季需取暖增温的场所。

高温辐射取暖器规格参数:

型号
Model

尺寸
(mm)

额定频率
(Hz)

额定电压
(V~)

发热器功率(w)

表面温度(℃)

适用面积

(M2)

净重
(kg)

备注

AFS-09

900x480x75

50

220/380

2250

350

20-25

16

三排

发热板



安装高度

2.5米以上

AFS-12

1200x480x75

50

220/380

2850

350

25-30

19.5

AFS-15

1500x480x75

50

220/380

3500

350

30-40

23

AFS-18

1800x480x75

50

220/380

4500

350

40-50

27

AFS-6-2

600x330x75

50

220

1310

300

10-15

8

两排

发热板



安装高度

2米以上

AFS-9-2

900x330x75

50

220

1500

300

15-18

11.5

AFS-12-2

1200x330x75

50

220

1900

300

18-23

15

AFS-15-2

1500x330x75

50

220

2200

300

23-28

18.5

高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器高温辐射取暖器



▲ 安装方法

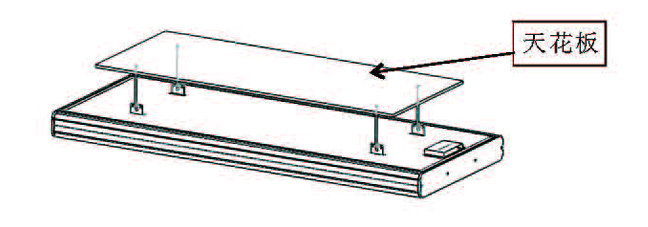

悬挂式安装

悬挂式安装辐射板吊装图,在混凝土结构上(天花板必须承重大于100kg ),用12mm冲击钻打四只孔(孔距以辐射板背面挂钩的孔距为准),放入膨胀螺栓,并预紧固定,托举辐射板两端到适合的高度,用法兰螺丝螺母将辐射板固定在在天花板上。
辐射板安装

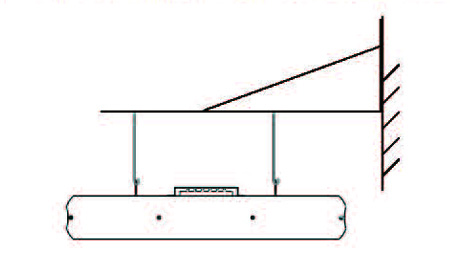

壁挂式安装

壁挂式安装辐射板是在距地面不小于2m 高的混凝土结构墙面上(墙壁必须承重大于100k g ),用12 mm冲击钻打两只一组的孔,共四只孔(孔距以辐射板背面挂钩的孔距为准),放入膨胀螺栓,并将斜角型壁挂支架固定在墙面上,托举辐射板两端到适合的高度,用法兰螺丝螺母将辐射板固定在斜角型壁挂支架上。

辐射板安装

安装、使用注意事项

1. 机器在出厂前已调试完毕无需用户再重新调试,若出现问题可直接与厂家咨询。

2. 安装检查完毕后可通电试机。

3. 使用本机前,请检查当地电压是否与本机相符,认真核算电量是否满足本机需要,严禁超负荷使用。

4. 使用时若有异物或水一类的液体落到机器内,请立即拔下电源插头,经维修人员检查后方可再次使用。

5. 经常检查电源开关及导线是否发热,若发热应停机检查

6. 安装本产品的同时,电源引入端必须安装全极漏电过载保护开关以保安全

7. 本产品顶部严禁置放物品。

8. 本产品严禁将任何物品(如:布、毛巾)盖住。

9. 本产品严禁靠近不耐高温、受热易变形、易燃易爆等物品。

10. 离机器表面近的电源线部分必须要采用耐高温物体套住进行保护。

11. 本产品刚开始使用时,会伴有少量白烟或轻微异味均属于正常现象,因为新机器表面的杂质或油漆在温度高时会被烧焦,使用一段时间后此现象就会消失。

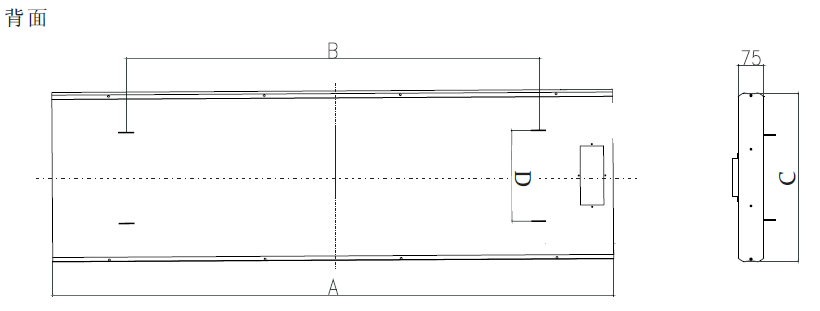

安装尺寸

辐射板安装

型号 A(mm) B(mm) C(mm) D(mm) 重量(kg)
AFS-09 900 492 480 240 26
AFS-12 1200 1092 480 240 19.5
AFS-15 1500 1092 480 240 23
AFS-18 1800 1392 480 240 27
AFS-06-2 600 192 334 200 8
AFS-09-2 900 492 334 200 11.5
AFS-12-2 1200 792 334 200 15
AFS-15-2 1500 1092 334 200 18.5
