西奥多4G系列风幕机

4G Series

小巧坚厚,时尚实用

典雅外观

性能稳定

运行安静

自由操控

4G系列风幕机

4G系列风幕机

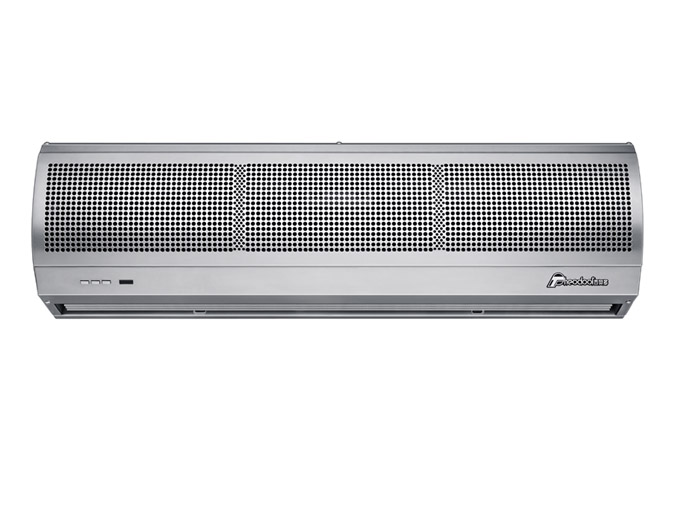

4G不锈钢款风幕机

典雅外观

全金属和不锈钢外壳,优雅流线式外观设计,4G独特进风面板,防锈防火持久洁净

运行安静

不等距静音铝合金风轮,实际分析模拟流体优化设计,出风平稳,风量大噪音低。

性能稳定

采用进口轴承,高档电机,降噪耐磨损,持久高能效,持续运行5000小时以上无故障。

自由操控

独特导风板设计,风向可自由调节。

遥控和按键开关双重选择,具有高低两级调速功能。

应用场所:适用于宾馆酒店、连锁超市和餐厅等场所。

4G风幕机规格参数

技术参数:    安装高度:2.5-3米

型  号

机身长度

 mm

风速

m/s

风量

m³/h

功率

  w

噪音

dB

重量

kg

尺寸

 mm

FM-1209S2

900

11

1400

160

55

10.5

900×190×210

FM-1210S2

1000

11

1600

180

56

11

1000×190×210

 FM-1212S2

1200

11

1900

190

56

13.5

1200×190×210

 FM-1215S2

1500

11

2500

230

57

16.5

1500×190×210

 FM-1218S2

1800

11

3200

300

58

19.5

1800×190×210

FM-1220S2

2000

11

3600

350

  59

22.5

2000×190×210

FM-1509S2

900

13

2000

230

67

15

900×219×263

 FM-1512S2

1200

13

2800

350

69

19

1200×219×263

 FM-1515S2

1500

13

3600

430

71

23

1500×219×263

 FM-1518S2

1800

13

4400

450

73

27

1800×219×263

▲ 安装说明

风幕机安装 风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

风幕机安装 风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

风幕机安装 风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用-空调房 风幕机应用-暖气房 风幕机应用-冷冻库 风幕机应用
