工业型防爆机

贯流静音

 不等距贯流超静风轮,强劲风力,避开最大噪音频率区域

竖排格栅

新颖数控竖排状面板,不变形,进风范围广,易送风换气

双排导风

频临两排导风条,送风空间及隔离厚度更大,效果极明显

高标防火

采用ExdemibIIBT4级防爆标准及IP55防护等级,防火防爆

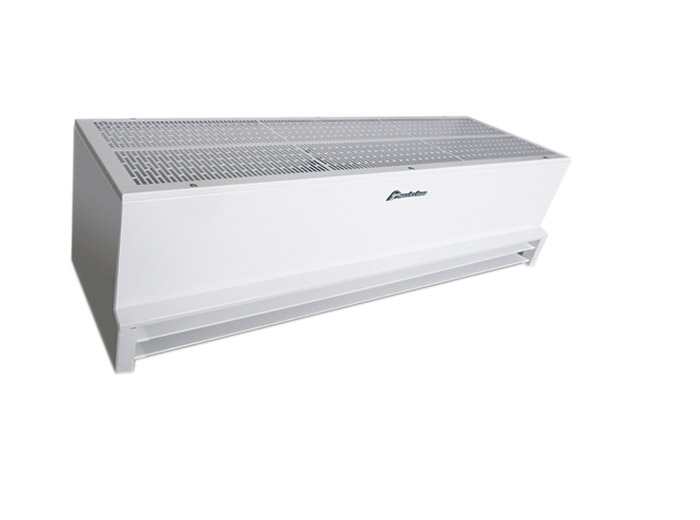

工业型防爆风幕机

工业型防爆风幕机

材料造型

全机身为粉未喷涂镀锌钢板,不易变形、坚固耐用;

运行稳定科学

采用优化高速电机,超静动平衡风轮和科学风道设计,运行平稳, 风力强劲。

防护级别高

防护等级:IP55,防爆标注:Exd‖BT4, 绝缘等级:F。

有效安装高度3 - 3.5米

适合安装于防爆等级要求高的炼油厂、化学厂、电子厂等场所。

工业防爆风幕机规格参数:

型号

 EP

尺寸

(㎜)

额定频率

(Hz)

额定电压

(v~)

电机功率

(W)

风量

(m³/h)

风速

(m/s)

噪音

(dB)

重量

(㎏)

FB-1509S

900×352×265

50/60

380

270

2800

14

<62

25.5

FB-1512S

1200×352×265

50/60

380

350

3900

14

<64

31



▲ 安装说明

风幕机安装 风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

风幕机安装 风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

风幕机安装 风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 按开关键可实现热风、冷风和风速切换规律为:启动(冷风高速)-冷风低速-热风高速-热风低速-关机
2 发射器操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换

三按键接收器系列
1 发射器与接收器操作一致
1.1 按开关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注: 1、在热风状态中连续工作分钟后按开关键关机,风幕机将在冷风状态下累积工作3分钟然后自动关机。
     2、请在风幕机额定的电源环境下进行以上操作

3G机型面板开关:左“Ⅰ”为小功率, 低温度输出;右“Ⅱ”为大功率,高温度输出。
根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用-空调房 风幕机应用-暖气房 风幕机应用-冷冻库 风幕机应用
