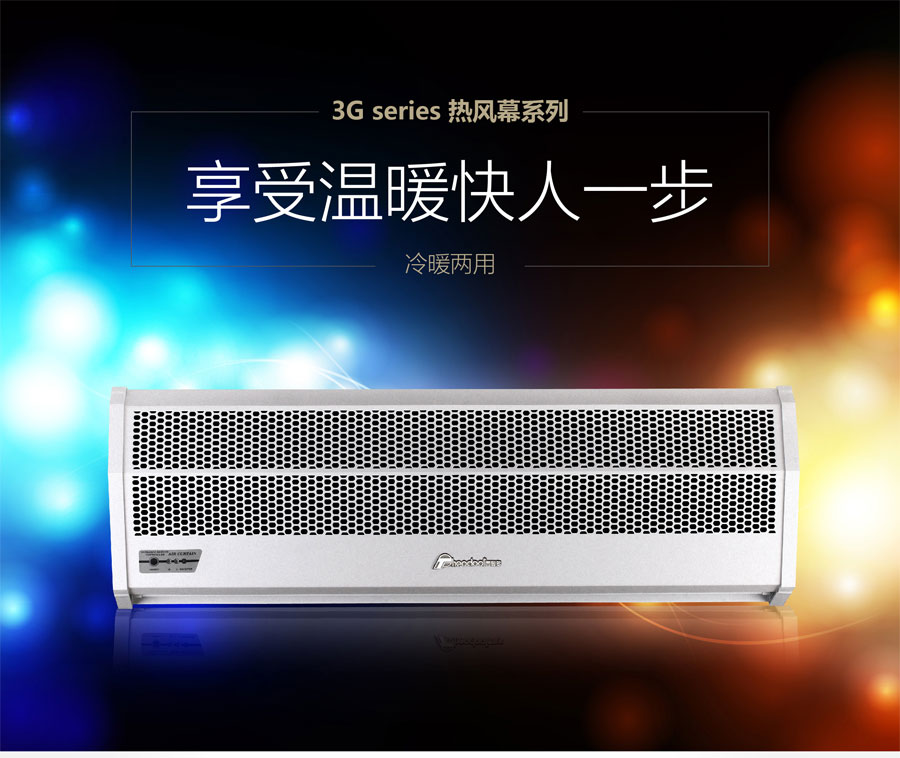

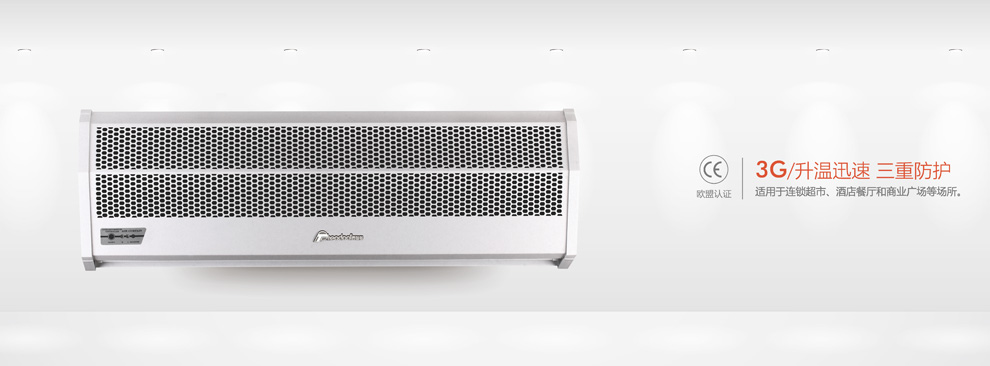

3G热风幕机

富丽气质

机身超薄梯形设计,银质气质流露,金属外壳与塑料侧盖结合

蜂窝格栅

全覆盖蜂窝进风设计,进风口范转大而均匀,送风更平

不带电PTC

加热器采用PTC热敏陶瓷片,升温时间短、传热效率高

随意导风源

独立导风板设计,风向可随意调节,并适用各种 使用环境

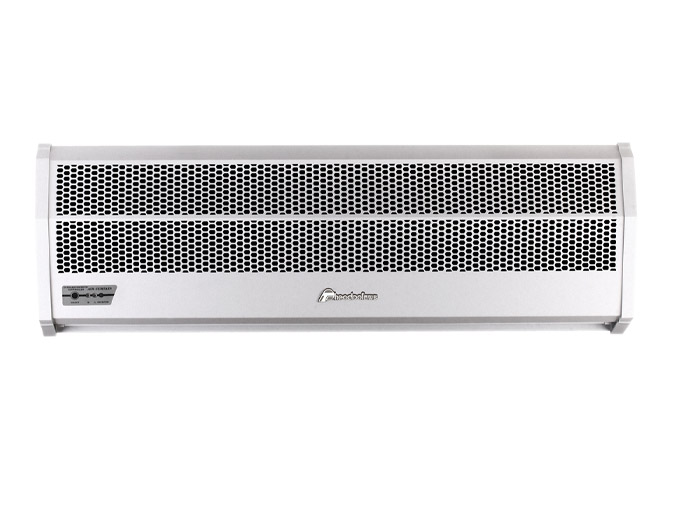

3G系列热风幕机


3G热风幕产品特点

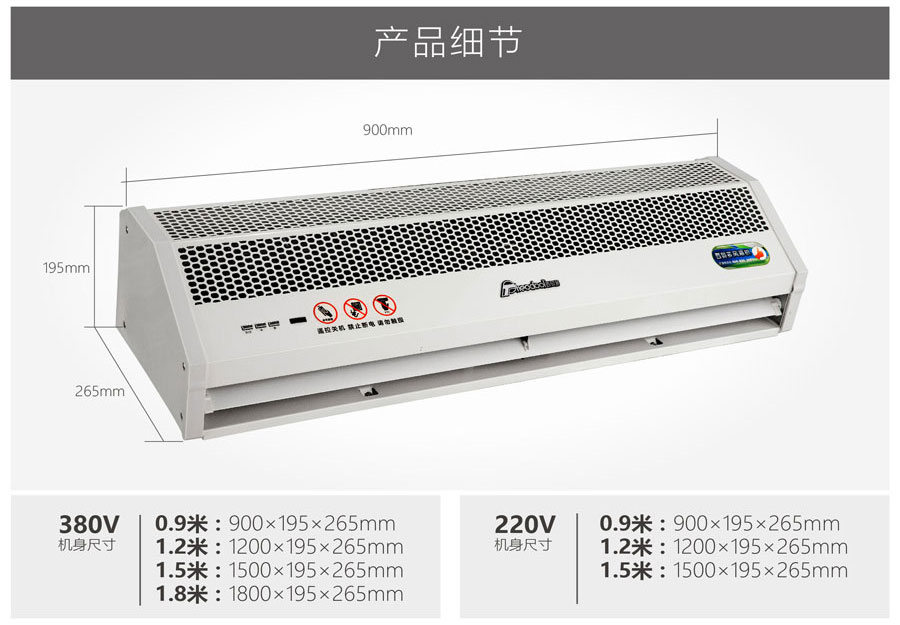

金属外壳,经典超薄

超薄弧形机身,数控蜂窝状面板,正面无螺丝,全金属外壳,环保且永不变形, 防火,不褪色。

红外设计,转换便捷

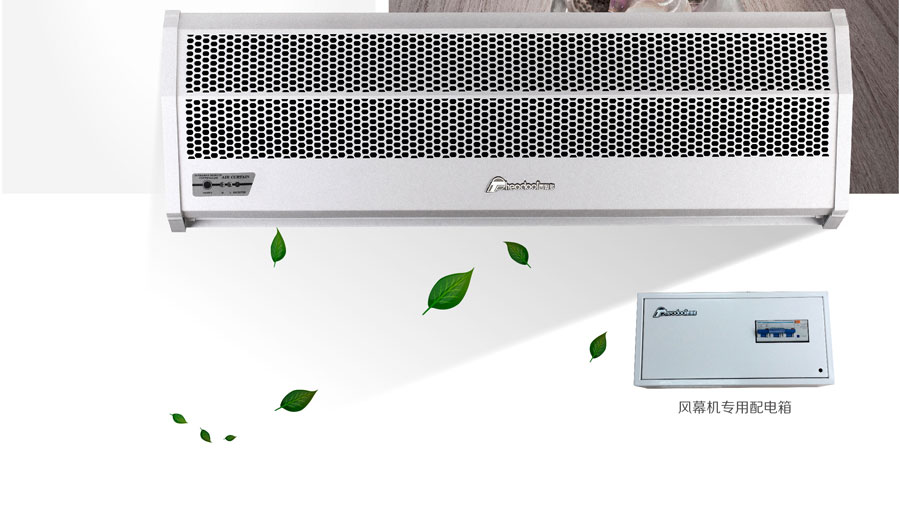

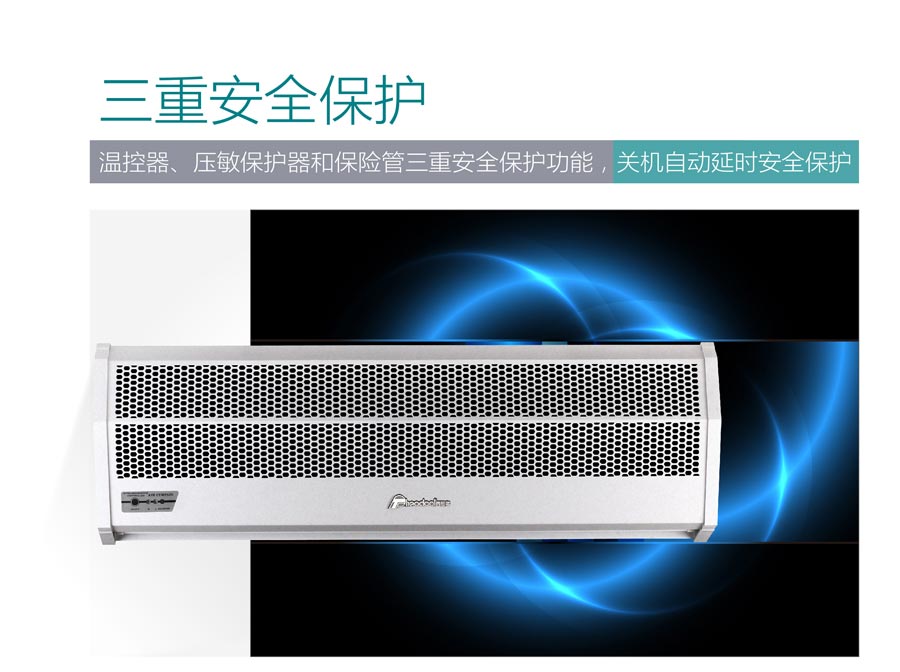

温控器、压敏保护器和保险管三重安全保护功能;关机自动延时保护,操作轻松自如,使用更安全,大功率需另配控制箱;

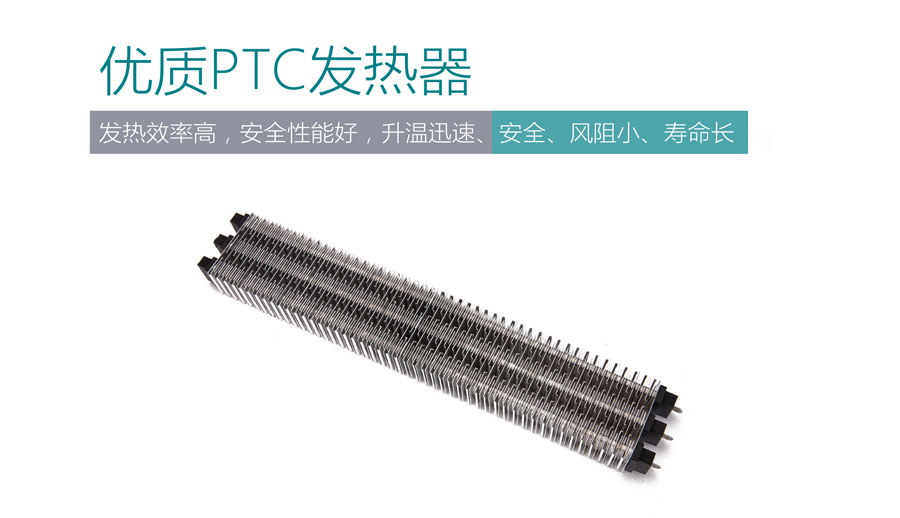

PTC发热,安全有保障

采用优质不带电PTC发热器发热效率高,安全性能好,具有升温迅速、安全无明火、风阻小和寿命长的特点。

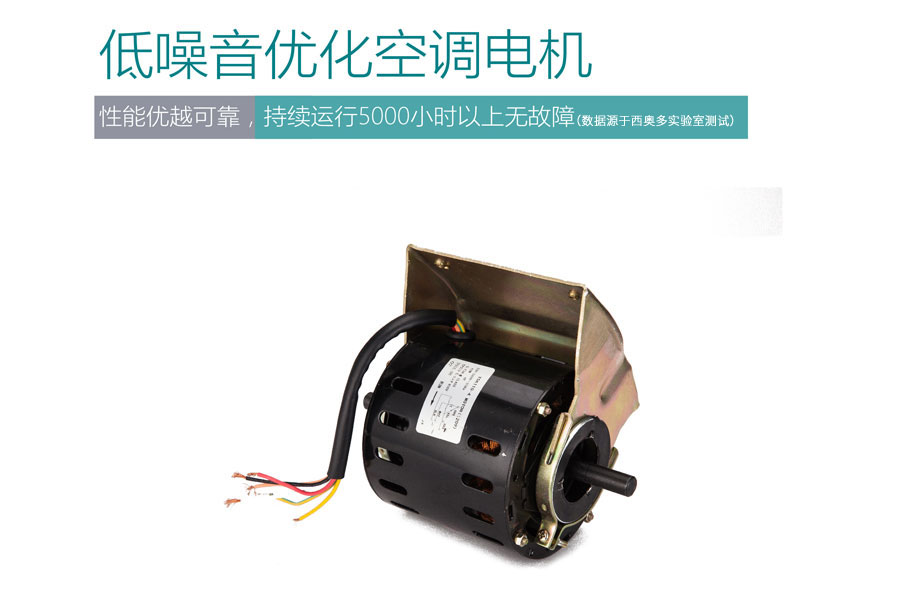

空调电机,性能优越

采用低噪音优化空调电机,性能优越可靠,持续运行5000小时以上无故障.有效安装2.5-3米。

金属外壳 超静音电机和风轮 优质PTC发热器 3重保护 遥控开关 按键开关 可定制电源

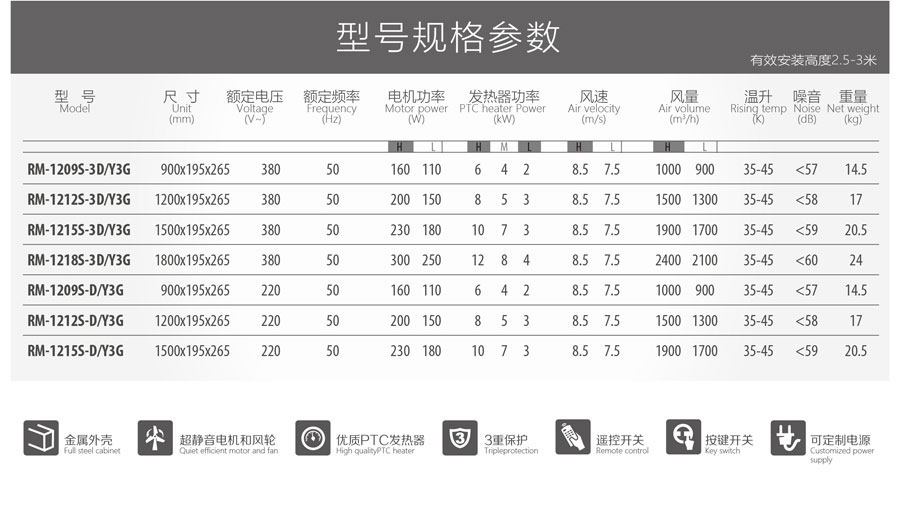

3G系列热风幕机规格参数

型 号

尺 寸

(mm)

额定频率

(Hz)

额定电压

(v)

电机功率

(W)

发热器功率

(KW)

温 升

(K)

最大风速

(m/s)

风 量

(m³/h)

噪 音

(dB)

重 量

(kg)















H     L



H     L



RM-1209S-3D/Y3G

900×195×265

50/60

380

160

6

35-45

8.5  7.5

1000

57   55

16

RM-1212S-3D/Y3G

1200×195×265

50/60

380

200

8

35-45

8.5  7.5

1500

58   56

19

RM-1215S-3D/Y3G

1500×195×265

50/60

380

230

10

35-45

8.5  7.5

1900

59   57

23

RM-1218S-3D/Y3G

1800×195×265

50/60

380

300

12

35-45

8.5  7.5

2400

60   58

27

RM-1209S-D/Y3G

900×195×265

50/60

220

160

6

35-45

8.5  7.5

1000

57   55

16

RM-1212S-D/Y3G

1200×195×265

50/60

220

200

8

35-45

8.5  7.5

1500

58   56

19

RM-1215S-D/Y3G

1500×195×265

50/60

220

230

10

35-45

8.5  7.5

1900

59   57

23

RM-1209S-3D/3G

900×195×265

50/60

380

160

8

35-45

8.5  7.5

1000

57   55

16

RM-1212S-3D/3G

1200×195×265

50/60

380

200

10

35-45

8.5  7.5

1500

58   56

19

RM-1215S-3D/3G

1500×195×265

50/60

380

230

12

35-45

8.5  7.5

1900

59   57

23



3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕3G热风幕

▲ 安装说明

热风幕机安装 热风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

热风幕机安装 热风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


热风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

热风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

热风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

热风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 按开关键可实现热风、冷风和风速切换规律为:启动(冷风高速)-冷风低速-热风高速-热风低速-关机
2 发射器操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换

三按键接收器系列
1 发射器与接收器操作一致
1.1 按开关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注: 1、在热风状态中连续工作分钟后按开关键关机,风幕机将在冷风状态下累积工作3分钟然后自动关机。
     2、请在风幕机额定的电源环境下进行以上操作

3G机型面板开关:左“Ⅰ”为小功率, 低温度输出;右“Ⅱ”为大功率,高温度输出。
根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用 风幕机应用 风幕机应用 风幕机应用
