5G热风幕机

典雅豪华外观

机身3D造型设计,配合黑色侧盖及背板,尽显豪华与经典

高效性能

不等距超静风轮、不带电PTC发热器、低噪音优化空调电机

人性设计

全新条形格栅面板,豪华进气口设计,持久保持机身洁净

延时保护

停机自动延时保护设计,人性化保护意识,防范性好

5G系列热风幕机

5G系列热风幕机产品特点

3D设计,豪华造型

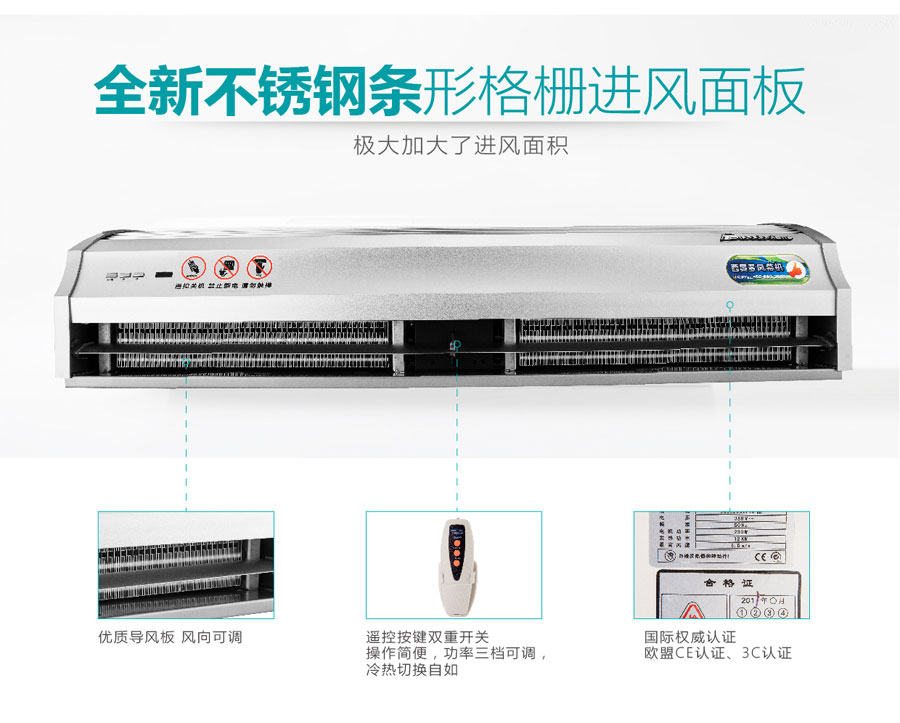

铝合金喷银沙外壳,机身3D造型设计,全新不锈钢条形格栅进  风面板,豪华经典外观设计,持久保持机身洁净;

安全、高效、耐用

采用不带电PTC发热器发热效率高,安性能好,具有升温迅速、安全无明火、风阻小和寿命长的特点。

出风平稳,噪音低

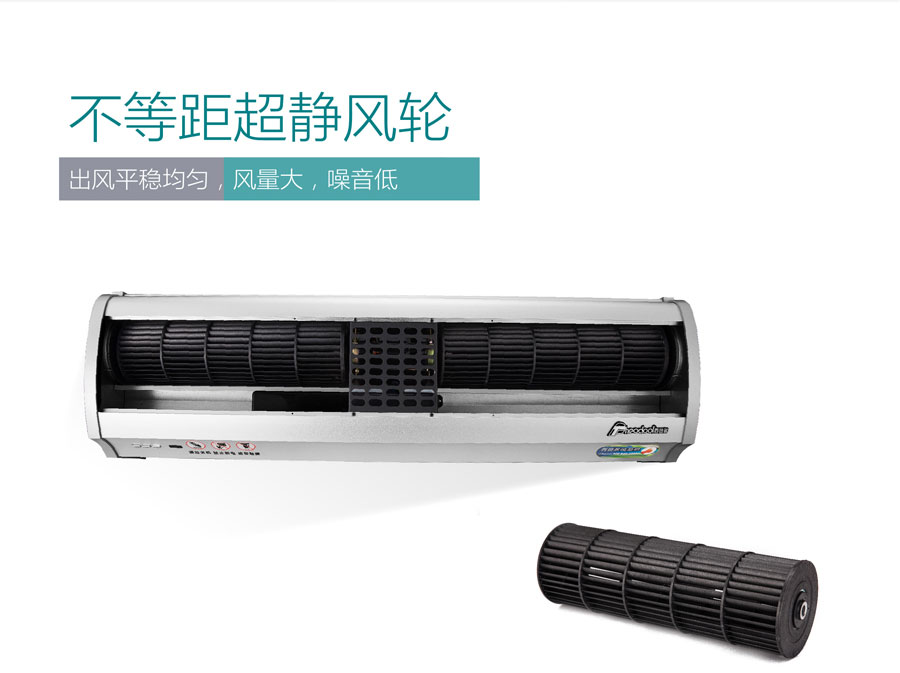

采用不等距超静风轮,出风平稳均匀,具有风量大,噪音低的优点;发热器功率设有高低两档。

三重保护,操作自如

温控器、压敏保护器和保险管三重安全保护功能;红外线遥控器可调整冷热切换和风量大小转换,关机自动延时保护,操作轻松自如,使用更安全;

零故障,性能优越

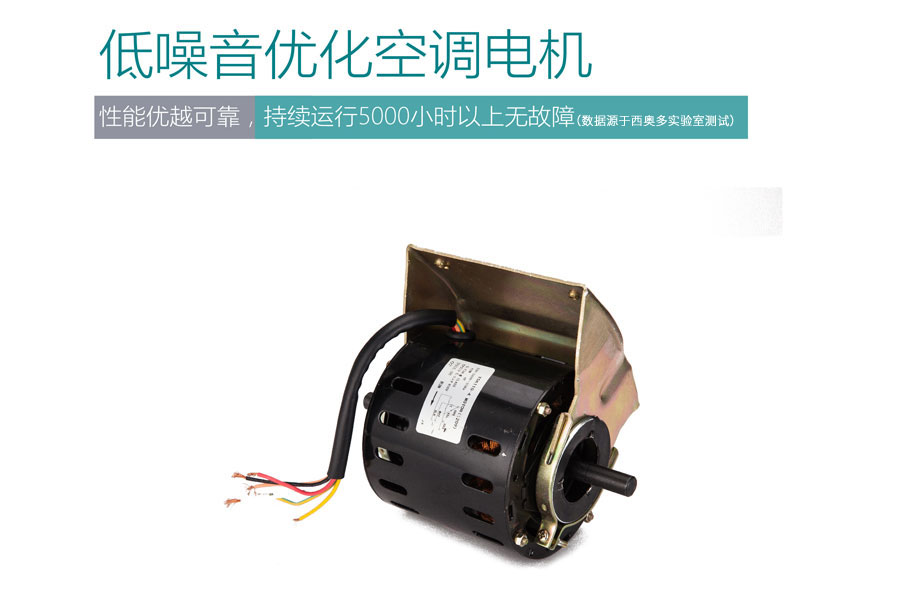

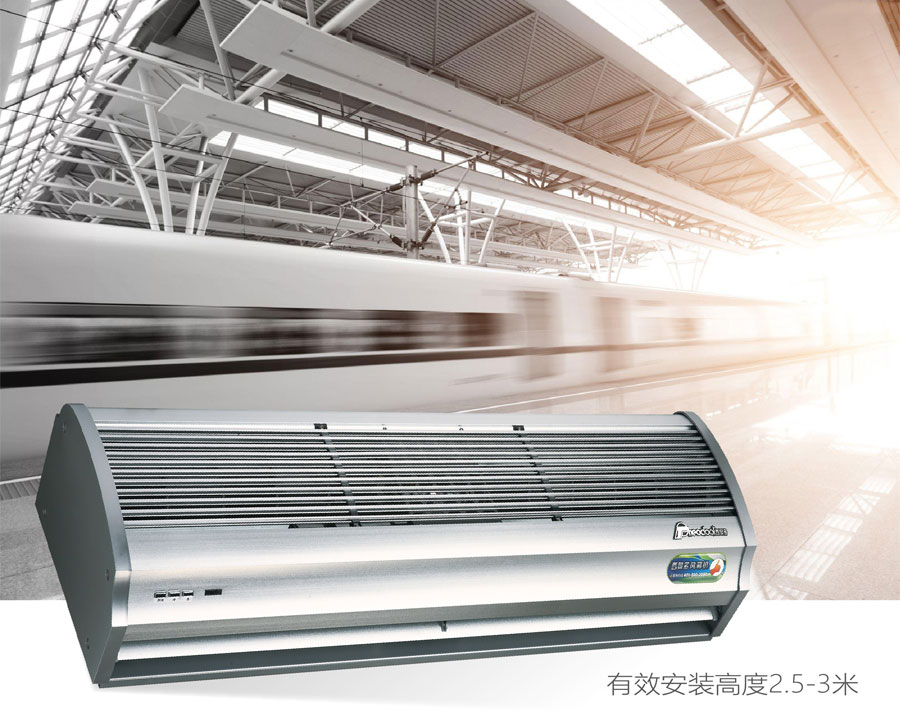

采用低噪音优化空调电机,性能优越可靠,持续运行5000小时以上无故障。有效安装高度2.5-3米。

5G热风幕机规格参数:

型 号

尺 寸

(mm)

额定频率

(Hz)

额定电压

(v)

电机功率

(W)

发热器功率

(KW)

温 升

(K)

最大风速

(m/s)

风 量

(m³/h)

噪 音

(dB)

重 量

(kg)















H      L



H      L



RM-1209S-3D/Y5G

900×190×260

50/60

380

160

6

35-45

9.5  8.5

1200

57   55

13.5

RM-1212S-3D/Y5G

1200×190×260

50/60

380

200

8

35-45

9.5  8.5

1700

58   56

16.5

RM-1215S-3D/Y5G

1500×190×260

50/60

380

230

10

35-45

9.5  8.5

2200

59   57

18.5

RM-1218S-3D/Y5G

1800×190×260

50/60

380

300

12

35-45

9.5  8.5

2700

60   58

24

RM-1220S-3D/Y5G

2000×190×260

50/60

380

350

14

35-45

9.5  8.5

3100

61  58

26.5

RM-1209S-D/Y5G

900×190×260

50/60

380

160

6

35-45

9.5  8.5

1200

57   55

13.5

RM-1212S-D/Y5G

1200×190×260

50/60

380

200

8

35-45

9.5  8.5

1700

58   56

16.5

RM-1215S-D/Y5G

1500×190×260

50/60

380

230

10

35-45

9.5  8.5

2200

59   57

18.5

5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕5G热风幕3G热风幕5G热风幕5G热风幕5G热风幕



▲ 安装说明

风幕机安装 风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

风幕机安装 风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 按开关键可实现热风、冷风和风速切换规律为:启动(冷风高速)-冷风低速-热风高速-热风低速-关机
2 发射器操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换

三按键接收器系列
1 发射器与接收器操作一致
1.1 按开关键启动风幕机(此时风幕机默认以冷风高速工作)
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注: 1、在热风状态中连续工作分钟后按开关键关机,风幕机将在冷风状态下累积工作3分钟然后自动关机。
     2、请在风幕机额定的电源环境下进行以上操作

3G机型面板开关:左“Ⅰ”为小功率, 低温度输出;右“Ⅱ”为大功率,高温度输出。
根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用 风幕机应用 风幕机应用 风幕机应用
