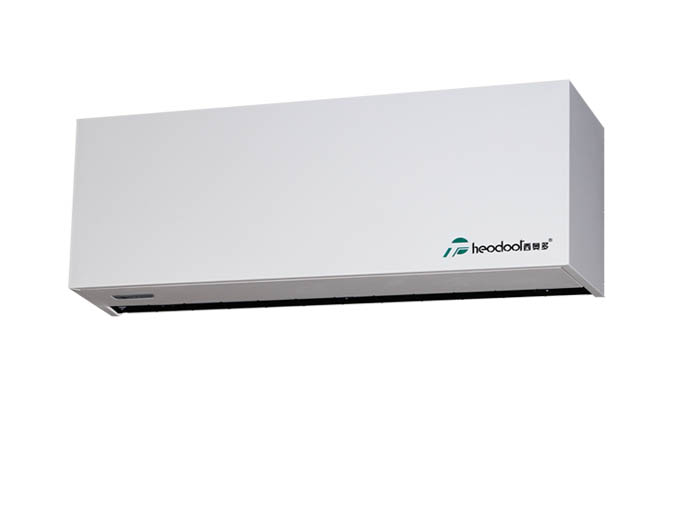

离心式大功率热风幕机

蜗轮风道

离心式前弯叶轮结构,配合高效的蜗壳风道设计,风量大,压力高

不带电PTC

加热器采用PTC热敏陶瓷片,升温时间短、传热效率高

方正空间

方正的外观,铝合金与高精度ABS相结合,延伸厚重的风韵

延时保护

停机自动延时保护设计,人性化保护意识,防范性更好更安全

离心式-大功率热风幕

离心式大功率热风幕机


离心式大功率热风幕机产品特点

安全、节能

采用热量高,耗电低,风阻小,寿命长PTC发热器,具有热效率高、安全无明火、无氧化等优点。

转速快,风力劲

采用静音离心式蜗轮,高速电机,风力强劲,性能优越,有效安装高度可达到3.5-4米。

性能高,安全保护

机身外壳为全金属外壳,防火性能高,上进风下出风,豪华美观。设有温控器、压敏保护器和保险管三重安全保护功能。

冷热切换,操作方便

采用全新遥控和按键式开关,遥控冷热自动切换,关机自动延时保护,且有高、低两级调速功能。


离心式大功率热风幕机规格参数:

型 号

尺 寸

额定频率

额定电压

电机功率

发热器功率

风速

风量

噪 音

重 量



(㎜)

(Hz)

(v-)

(W)

(kW)

(m/s)

(m³/h)

(dB)

(㎏)

RM-4009S-3D/Y

900×350×240

50/60

380

410

12

11-14

1680-1980

<55

27

RM-4012S-3D/Y

1200×350×240

50/60

380

520

16

11-14

2270-2690

<56

32

RM-4015S-3D/Y

1500×350×240

50/60

380

670

20

11-14

2870-3390

<58

40

5G热风幕3G热风幕5G热风幕5G热风幕5G热风幕

▲ 安装说明

热风幕机安装 热风幕机安装

1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。

热风幕机安装 热风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。


热风幕机安装

3如安装在木板等软体墙上时,采用S T 5的自攻钉将安装板固定在墙体上。

热风幕机安装 热风幕机安装

4确定安装板固定好之后,再把风幕机挂上安装板,再将安装板与风幕机机身的固定螺丝拧紧,确保安装牢固。

热风幕机安装

5吊挂安装:用户需自购挂件,先固定好挂件(见图“5”)后再装上风幕机。

热风幕机安装

6天花板内安装:用户需自购通风管道,具体安装见图“6”。



离心式大功率热风幕机安装

A、安装于混凝土墙上。

3.1.1 取下安装板

将空气幕背面下方的固定螺钉松开,即可顺利取下安装板。

离心式大功率热风幕机安装

3.1.2 牢固地将螺栓固定在正确的位置

(在墙表面使用安装板确定螺栓正确的位置后,将螺栓埋入墙壁内以水泥灌注而固定。)

离心式大功率热风幕机安装

3.1.3 当水泥凝固后,锁上安装板,并检查是否牢固。(使用垫圈套和螺母固定)

离心式大功率热风幕机安装

3.1.4 装上本体

将本体挂于底板上,并检查其安装的正确性,以及是否安全、牢固,再将安装板上的螺钉拧紧。

离心式大功率热风幕机安装

B、安装于木墙上:

3.2.1 用自攻螺钉将安装板紧固于选好的位置上。

离心式大功率热风幕机安装

3.2.2 于A中3.1.4步骤相同。

离心式大功率热风幕机安装

C、吊挂在天花板上:

3.3.1 由本体的背面取下安装板(与步骤3.1.1相同)

离心式大功率热风幕机安装

3.3.2 将吊挂附件牢固地固定(如图所示)



离心式大功率热风幕机安装

3.3.3 将底板锁紧在吊挂附件上,并检查是否牢固,使用固定用的螺栓加以锁紧(如图)。

使用吊挂附件安装与天花板上的情况下,根据实际安装高度的要求,安装底板的位置可以上下移动,但最大移动距离为 100 mm。   离心式大功率热风幕机安装

3.3.4 同A中3.1.4相同。



离心式大功率热风幕机安装

D、安装于天花板内:



3.4.1空气幕安装和固定见安装A、B、C。



3.4.2 自购通风管道,按右图安装方式安装。













离心式大功率热风幕机安装



▲ 操作指南

热风幕操作

A) 按“开/关”键启动空气幕;

 按“冷”键和“热”键可切换冷风和热风;

 连续按“冷”键或“热”键可实现冷风高低速切换和热风高低速切换;

B) 空气幕接收器操作(只适用于单按键接收器)

   通过按接收器上“开/关”键实现冷风高低速切换和热风高低速切换;

C) 在热风状态中连续工作1分钟后按“开/关”键,空气幕将在冷风状态下累积工作3分钟再自动工作;

注意事项

a)、必须在铭牌所示的额定电压和额定频率下使用,PTC带电,请勿触碰!

b)、在装置工作前,不得接通电源。

c)、每年应进行常规的维修保养。

d)、切勿使用汽油、苯、稀释剂或其它类似的化学药品清洗。

e)、切勿让水或其它液体进入电机内。

f)、当利用插座供电时,空气幕的电源应配接合适的插头;当空气幕的电源直接与供电线路连接时,供电线路上应装上触点开距不小于3 mm 的全极电源开关。

根据使用环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用 风幕机应用 风幕机应用 风幕机应用
