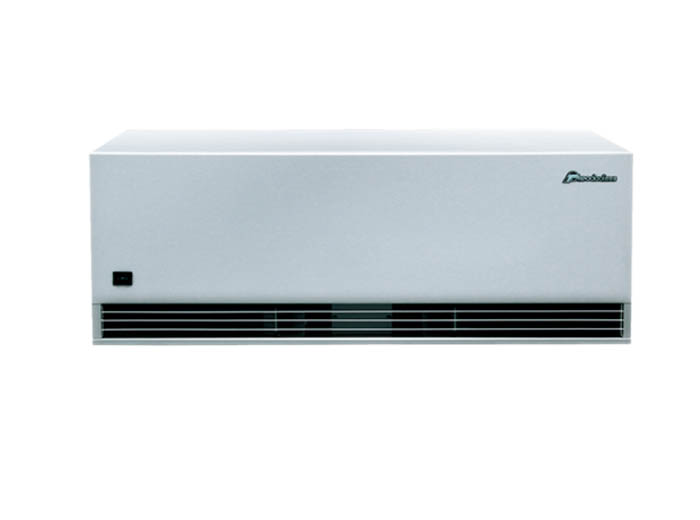

水暖风幕机

豪华荣光

水气双用

蜂窝格栅

贯流静音

优化电机

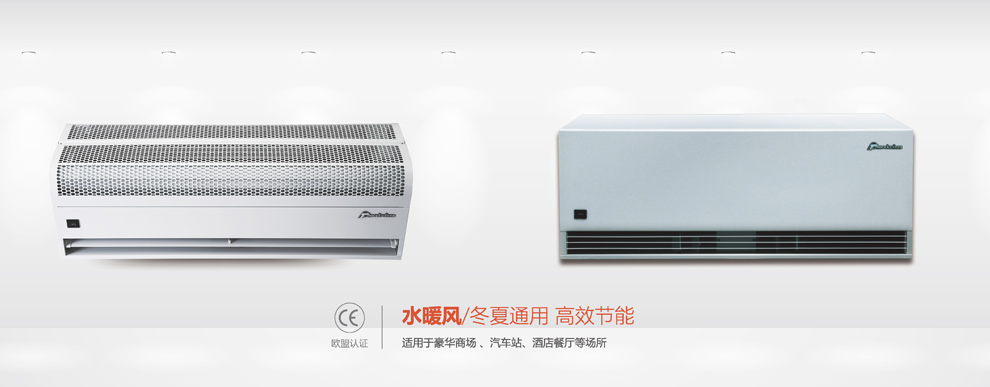

水暖风幕机

水暖风幕机产品特点

水汽并用,能耗低

预置左右两边进出水口,不同安装场合可调换;多层复式风机盘管,水汽并用,能耗低,散热量高。

抗腐性能高,多种调速功能

机身采用全金属外壳,抗腐蚀能力强,豪华美观;采用按键式开关,且有高、低两级调速功能;

铝合金设计,冬夏交替使用

独有不生锈铝合金冷凝水接水盘设计,更适合冬夏交替使用。采用动平衡风轮和超静音电机,风力强劲,性能可靠, 可续运行5000小时无故障

安装高度与适用场所

有效安装高度:3 - 4米。可因不同地区电压、频率不同而定制适应机型。

水暖风幕机规格参数

热媒水温:100-65℃ 1 ,90-60℃ 2,85-55℃ 3

型号 尺寸(㎜) 额定电压(v~) 电机功率(W) 风速(m/s) 风量(m³/h) 噪音(dB) 管螺纹直径(in) 水流速度(m/s) 水阻力(pa) 出水温度(℃) 散热量(kw)
                1 2 3 1 2 3 1 2 3 1 2 3
RM-3509-S 900×280×280 220 160 11 1100-1400 <55  3/4 0.49 0.39 0.45 2036 1620 1870 53 49 47 20 16 13
RM-3512-S 1200×280×280 220 200 11 1600-1900 <57  3/4 0.65 0.52 0.6 2715 2610 2500 53 49 47 28 21 17
RM-3515-S 1500×280×280 220 230 11 2000-2500 <58  3/4 0.82 0.82 0.75 3390 2700 3115 53 49 47 36 27 21
RM-3518-S 1800×280×280 220 280 11 2300-2800 <59  3/4 0.98 1.12 0.9 4065 3500 3500 53 49 47 44 33 25
RM-4009-S 900×375×280 220 230 13 1850-2400 <55  3/4 0.49 0.39 0.45 2036 1620 1870 53 49 47 20 16 13
RM-4012-S 1200×375×280 220 350 13 2350-3000 <57  3/4 0.65 0.52 0.6 2715 2610 2500 53 49 47 28 21 17
RM-4015-S 1500×375×280 220 430 13 3000-4000 <59  3/4 0.82 0.82 0.75 3390 2700 3115 53 49 47 36 27 21

▲ 安装说明

风幕机安装

1将安装耳安装上机身(安装耳和螺丝随风幕机一起在包装箱内)。

风幕机安装

2如安装在混泥土墙或砖墙等硬质墙体上,需在墙上确定安装板的固定螺丝的位置, 然后用M 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。



风幕机安装

3确定膨胀螺丝稳固后再把风幕机挂上,半将螺母拧紧。

风幕机安装

4机身固定后请接上输水管和排水管(用户自购),并保证接上后不漏水。
5用户需自购相关安装配件,其强度必须能承受本产品重量。



根据使用互环境,调整出风口的导风件,以获得满意的效果(如图所示)

风幕机应用 风幕机应用 风幕机应用 风幕机应用

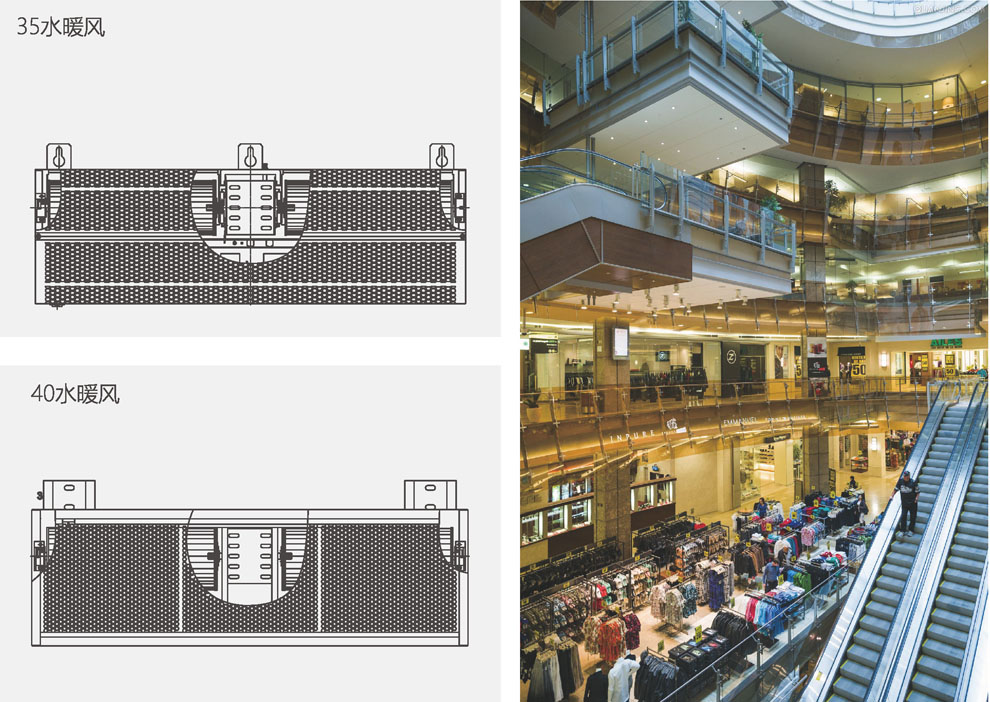

▲ 水暖风幕机安装尺寸

水暖风幕机安装尺寸



型号 A B C D E F E 重量(kg)
R M - 3 5 0 9 - S
R M - 3 5 0 9 - S / Y
900 800 400 700 330 280 280 19
R M - 3 5 1 2 - S
R M - 3 5 1 2 - S / Y
1200 1100 550 1000 24
R M - 3 5 1 5 - S
R M - 3 5 1 5 - S / Y
1500 1400 700 1300 29

水暖风幕机额定参数

水暖风幕机

▲ 水暖热风幕机的使用注意事项须知

1 .请将风幕机安装在室内门的上方,风幕机出风口离地面的距离应高于2 . 3米。

2 .风幕机与天花板的距离保持在5 0 m m以上。

风幕机使用须知

3 .如果采用两台风幕机并排使用时,风幕机之间的距离要保持1 0 - 4 0 m m。

4 .请不要将风幕机安装在容易溅到水或长期潮湿的环境中,并避免与爆炸性气体和腐蚀气体接触。

风幕机使用注意事项

5 .如要吊挂安装在天花板上,用户需自购安装配件。

6 .在安装工作前请不要接通风幕机电源。

7 .请安装在结实的地方,因为风幕机运转时可能会使墙壁松动或天花板震动而产生不必要的噪音。

8 .必须在铭牌要求的电压和频率下使用。

9 .风幕机在工作时,请不要覆盖进风口和出风口。

1 0 .每年应进行常规的维修保养。

1 1 .切勿使用汽油、苯、稀释剂或其它类似的化学药品清洗。

1 2 .当利用插座供电时,风幕机应配相应的插头;当风幕机电源线直接与电源连接时,触点间的距离不小于3 m m。

1 3 . 水暖风幕机以热水或蒸汽(热气)为热媒,不需加热时关闭热源即可作为冷风使用。

1 4 .本产品承受耐压力:1 . 8~2 . 0 M p a。

1 5 .本产品应安装在室内,冬季时应有管路保温措施,以防换热器盘管内积水冻裂。

1 6 .在使用前请对照所购机型仔细阅读说明书,并妥善保管好本说明书。

▲ 水暖风幕机的维护和保养注意事项

1、 切勿让水或其它液体进入电机内。

2、根据选用不同的热媒,应配备相应的给排水管器,并有管路保温措施。以热水为媒时,下部进水、上部回水,在回水出口处或在干管最高处应安装自动放气阀。

3、以热水主媒时应使用软化水。

4、 热空气幕每次工作之间,应先排出热交换器中的冷凝水或混合气体,预热1 0分钟,再开启水暖空气幕,当停止使用时,必须将盘管内积水放掉。

5、 产品在冬季工作时,要求热源能连续或定时供给,以保证水暖空气幕的工作状态。

6、 为延长电机使用寿命,禁止只供热,而不启动产品。

7、 运转时如有异常现象,应立即停机,进行检查。

8、保持产品内清洁,应定时清扫热交换器和其它部件上的灰尘。

9、 每年应进行常规的维修保养。
